用PN2222代替继电器

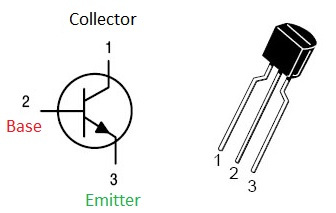

PN2222是NPN型三极管,可以把它看成电流放大器,只需要极小的基极(Base)电流,就允许在集电极(Collector)侧流过百倍以上的电流。利用这种原理,可以把它当作开关使用。

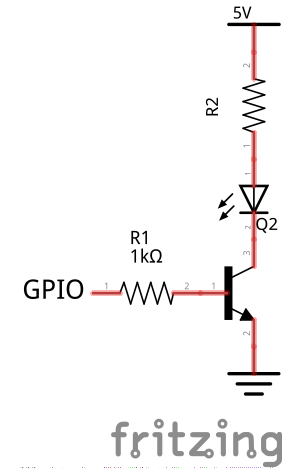

例如在下面的电路里,我们可以通过GPIO控制LED灯的开关。

通过PN2222的文档,可以知道基极(Base)电流最大为5mA,集电极最大电流为800mA。通过这些数据可以计算出在基极与集电极大概需要串联多大的电阻。

与使用继电器相比,优点是省去了多余的继电器电源接线,开关控制也比机械式的继电器更灵敏,也不会有继电器开关时的咔哒声。缺点是不能用于大电流开关控制(比如超过一定功率的马达)。
